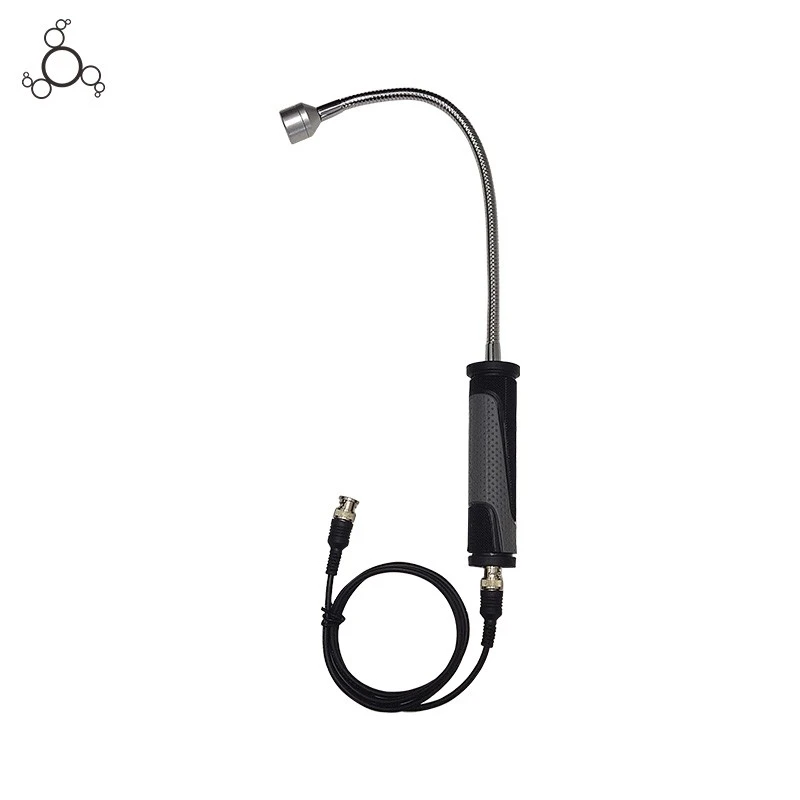

Djelomično pražnjenje (PD) jedan je od kvarova koji se javljaju zbog kvarova u korisnikovom visokonaponskom izolacijskom-sustavu. Korisnici trebaju mjeriti djelomično pražnjenje kako bi pratili stanje opreme i izbjegli kvarove. Ovaj senzor je profesionalna komponenta za ultrazvučno otkrivanje djelomičnog pražnjenja u zraku i može se koristiti zajedno s ultrazvučnim detektorom djelomičnog pražnjenja za formiranje kompletnog sustava detekcije PD za visoko-naponsku opremu. Unutarnja oprema kao što su izolatori, rukavci, sabirnice i terminali stvaraju vibracije tijekom površinskog pražnjenja, koje se zatim šire kroz zračni medij. AA (Ultrazvučni zračni) senzori koriste ovaj princip za detektiranje signala djelomičnog pražnjenja, a također je važan dio za usklađivanje ultrazvučnog detektora djelomičnog pražnjenja za visoko-osjetljivo hvatanje zrakom-prenošenih PD vibracijskih signala. U kombinaciji s uhf senzorskim uređajima za djelomično pražnjenje, može ostvariti više-dimenzionalnu fuzijsku detekciju signala djelomičnog pražnjenja, pokrivajući i ultrazvučno i ultra-visokofrekventno prikupljanje signala, i uvelike poboljšavajući sveobuhvatnost i točnost dijagnostike PD greške za visoko-naponsku električnu opremu

Parametar proizvoda

Funkcija		Odašiljač	Prijemnik
Središnja frekvencija	KHz	Fs:40±1	Fp:40±1
Osjetljivost	dB	---	Veće ili jednako -65
Kapacitet	PF	2000±25%	2000±25%
-6dB usmjerenost (stup.)	stupanj	50±5	50±5
Maks. Ulazni napon	Vp-str	120	120
Radna temp	stupanj	-30~+85	-30~+85
Temp. pohrane	stupanj	-40~+90	-40~+90
